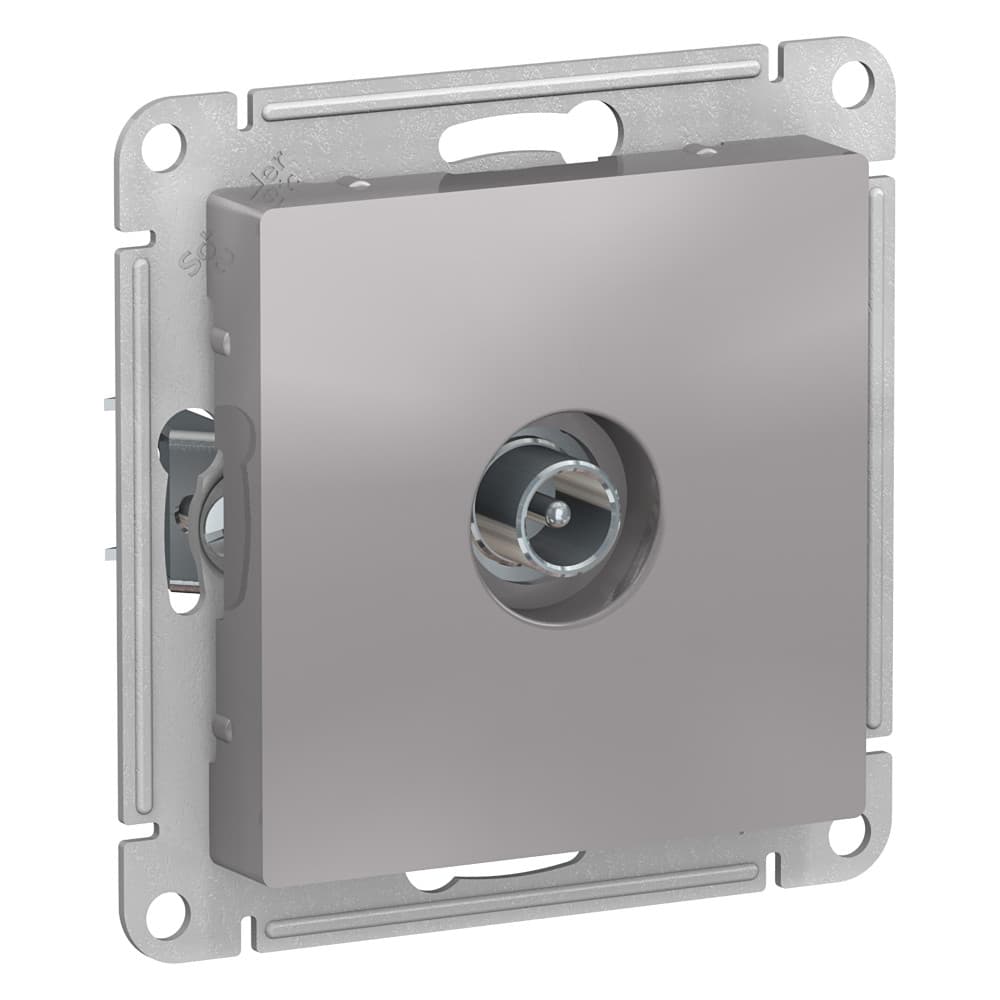

Розетка TV Systeme (Schneider) Electric AtlasDesign ATN000392 (алюминий)

Проходная телевизионная розетка Systeme Electric AtlasDesign артикул ATN000392 — одиночная модель с F-разъёмом и затуханием 4 dB в премиальном цвете алюминий. Аналог снятого с производства Schneider Electric NU546330. Предназначена для использования в качестве промежуточной точки в шлейфе кабельного, эфирного или спутникового телевидения. Применяется в системах с последовательной разводкой коаксиального кабеля, где сигнал проходит через несколько помещений последовательно — типично для больших премиум-домов с несколькими телевизорами на одной антенной линии и для офисных пространств с трансляцией бизнес-каналов.

Затухание 4 dB у проходной розетки означает, что часть мощности сигнала отбирается на подключение пользовательского телевизора, а оставшаяся часть передаётся по магистрали дальше. Эта схема экономит кабель и упрощает разводку в многокомнатных квартирах и частных домах с несколькими телевизорами на одной антенной линии. Проходные розетки устанавливаются во всех точках шлейфа, кроме последней — на конце линии должна стоять оконечная розетка с затуханием 1 dB для согласования нагрузки и устранения отражений сигнала.

F-разъём с резьбовым соединением совместим со стандартным коаксиальным кабелем RG-6 и RG-59. Розетка обеспечивает приём сигналов цифрового телевидения DVB-T2, кабельного DVB-C и спутникового DVB-S2, а также FM-радио в широком диапазоне частот. Корпус и лицевая панель из ABS-пластика премиум-класса с полиметаллическим напылением воспроизводят матовую алюминиевую фактуру — устойчивы к ультрафиолету, не выгорают, не царапаются металлом. Усиленные стальные прямые монтажные лапки удерживают корпус в подрозетнике 60 мм без люфта.

Артикул ATN000392 поставляется без рамки — её следует подобрать отдельно из алюминиевой коллекции AtlasDesign. Скрытый монтаж, степень защиты IP20, производство — Россия. Используется в паре с оконечной ТВ-розеткой ATN000391 в шлейфовых системах коллективного телевидения премиум-класса.
